一、简介
三相四线自复式过欠压保护器是一款从普通型的产品升级而来，产品技术特点：低功耗、寿命长、控制精准、缺相保护、缺零线保护、最大短路限制电流3000A、软件控制人性化，并用Led灯清晰指示，产品首次通电时电源正常情况下合闸时间为5秒，当线路发生过欠压、缺相等故障时，电源转正常时，此时合闸时间为20秒，此设计在电网停电时省去过多时间的等待。
该三相四线自复式过欠压保护器具有缺相、缺零、过电压、欠电压保护功能，常用于三相四线配电线路中，也用光伏发电汇流箱中。
二、主要技术参数
1、额定电流：32A,40A,50A,63A,80A
2、工作电压：AC230V，50Hz（相线对零线工作方式）
3、过电压保护值：AC270V ±5V （相线对零线）
4、欠电压保护值：AC170V ±5V （相线对零线）
5、首次通电合闸时间:5秒
6、故障后复位时间：20秒
7、动作时间：0.1秒
8、最高可承受AC450V过电压（相线对零线）。
三、执行标准
JGJ242-2011 《住宅建筑电气设计规范》
JGJ/T16-2008 《民用建筑设计规范》
GJBT-672 《住宅小区建筑电气设计与施工》标准图集
GB/T68895.10-2001《建筑物电气装置》
符合Ⅲ类电器的安全标准
JB/T12762-2015 《自恢复式过欠压保护器（OUPA)》

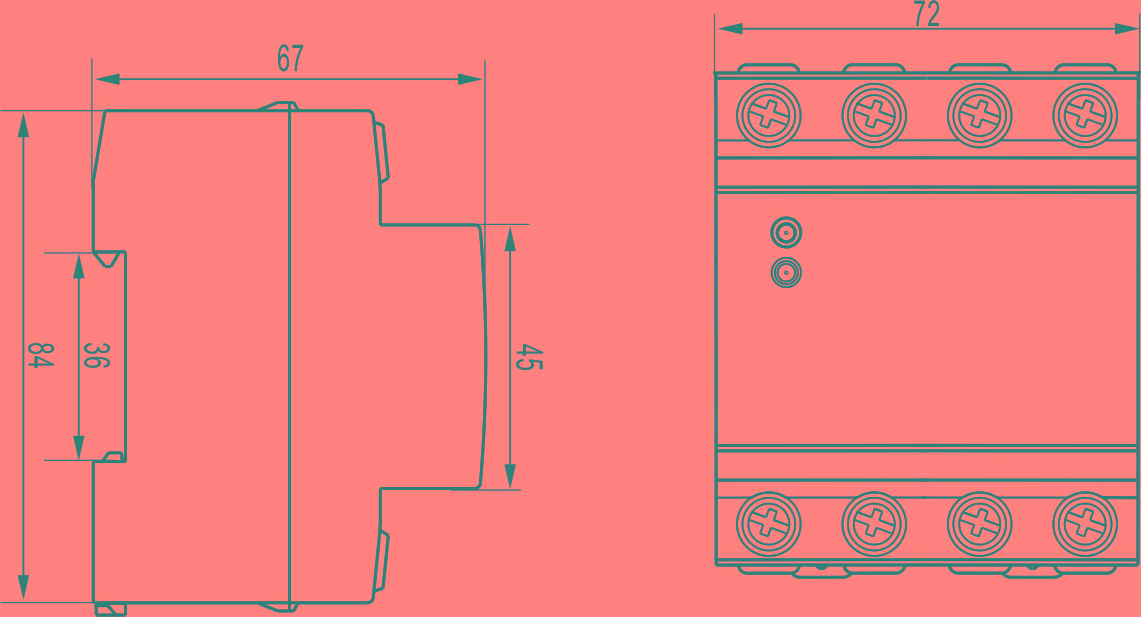

四、外型尺寸
选型要点

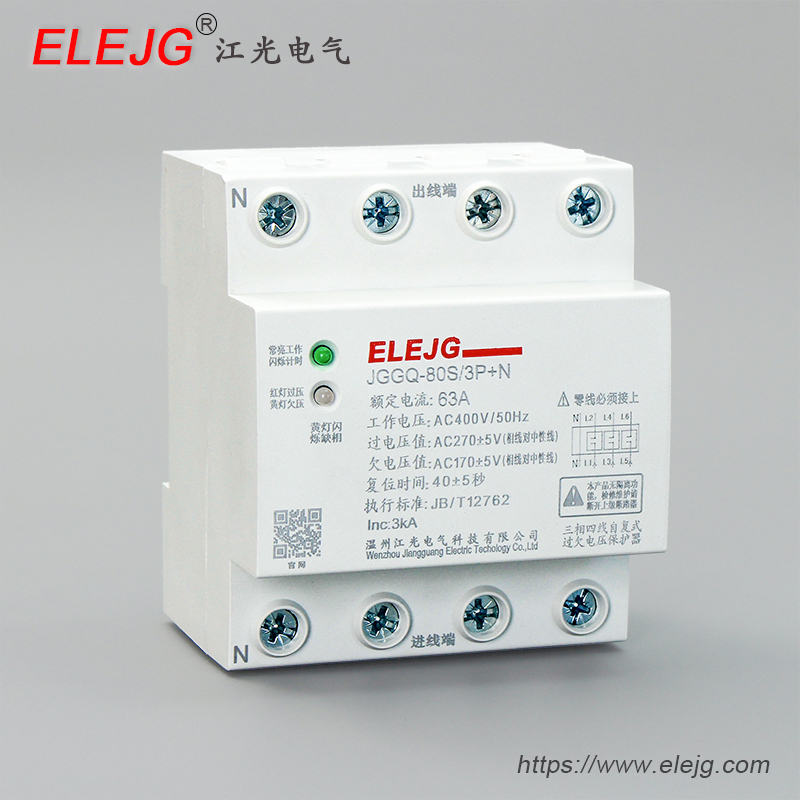

产品：三相四线自复式过欠压保护器 JGGQ-80S
简介：三相四线自复过欠压保护器是一款从普通型的产品升级而来，产品特点：低功耗、寿命长、控制精准、缺相保护、缺零线保护、最大短路限制电流3000A、软件控制人性化，并用Led灯清晰指示，产品首次通电时电源正常情况下合闸时间为6秒，当线路发生过欠压、缺相等故障时，电源转正常时，此时合闸时间为40秒，此设计在电网停电时省去过多时间的等待。
适合谁
电气工程师、成套厂、项目采购在配电与电气保护选型时查阅本型号参数与技术资料。
不适合谁
不提供无资质现场施工承包；最终选型请以现场工况与国家标准为准，必要时联系技术支持确认。
关键说明
| 品牌 | ELEJG / 温州江光电气科技有限公司 |
|---|---|
| 型号名称 | 三相四线自复式过欠压保护器 JGGQ-80S |
