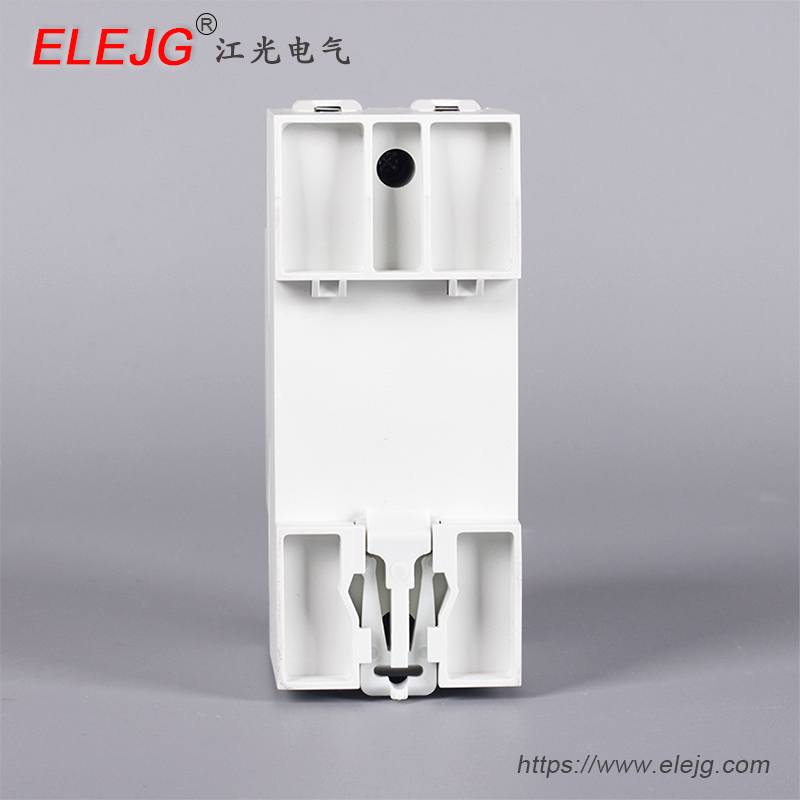

自复式过欠压保护器 JGGQ-80

一、简介

10年的技术沉淀，N次的测试与技术改进，JGGQ-80款自恢复式过欠压保护器上市，采用控制线路采用高速微低功耗处理器为核心、磁保持继电器为主电路、模数化标准设计，具有低功耗、精准控制、外型美观、抗谐波、抗干扰、耐电压达AC450V、耐受电流达3000A等技术优点。

　当供电线路出现过电压、欠电压时，保护器能在持续高压冲击下迅速、安全地切断电路，避免异常电压送入终端电器造成事故的发生，当电压恢复正常值，保护器将在规定时间内自动接通电路，确保终端电器在无人值守情况下正常运行。

　经济型自恢复式过欠电压保护器，是一款数字电路与模拟相结合的产品，具有数字电路精确控制的优点，主要表现为复位时间全部一致，也就是一批产品如果同时通电，该批产品的动作时间是一样的，不存在复位时间在产品之间的误差，而且每次的复位时间误差不会超过0.5秒；由于采样电路采样进口的电子元件，做到过电压值、欠电压值的误差不会超过3V；还有是耐电压高，在AC450V的情况下长时间不会损坏。

二、主要技术参数

1、额定电流：32A,40A,50A,63A,80A

2、工作电压：AC230V，50Hz

3、过电压保护值：AC270V ±5V

4、欠电压保护值：AC170V ±5V

5、故障后复位时间：20秒

6、动作时间：0.1秒

7、最高可承受AC450V 过电压。

三、执行标准

JGJ242-2011 《住宅建筑电气设计规范》

JGJ/T16-2008 《民用建筑设计规范》

GJBT-672 《住宅小区建筑电气设计与施工》标准图集

GB/T68895.10-2001《建筑物电气装置》

符合Ⅲ类电器的安全标准

JB/T12762-2015 《自恢复式过欠压保护器（OUPA)》

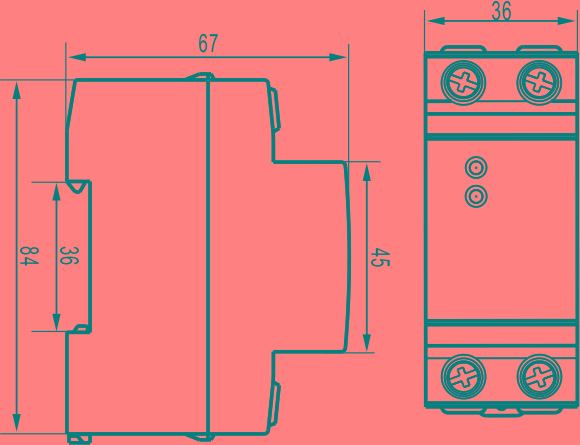

四、外形尺寸

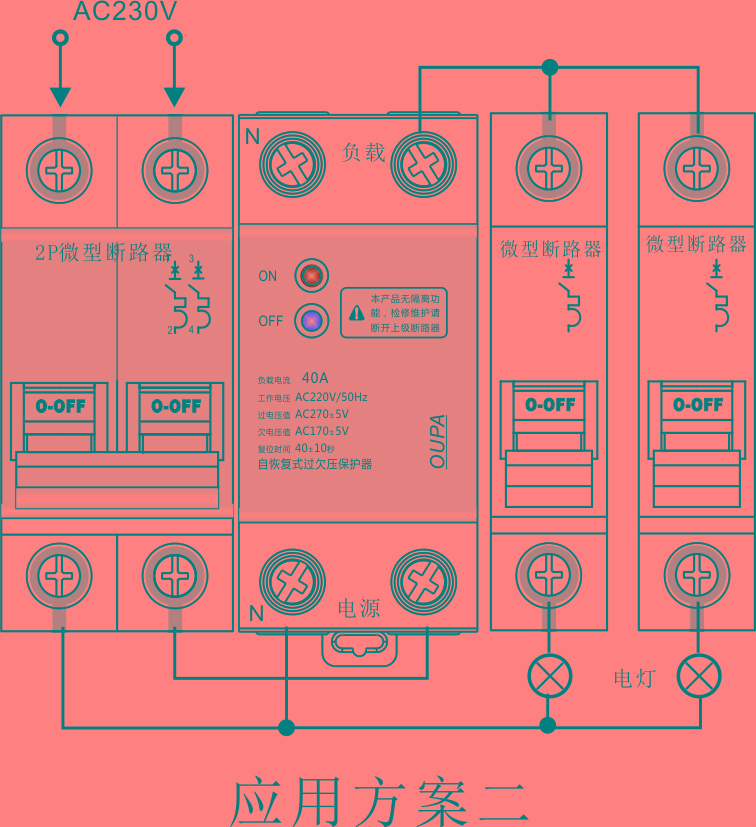

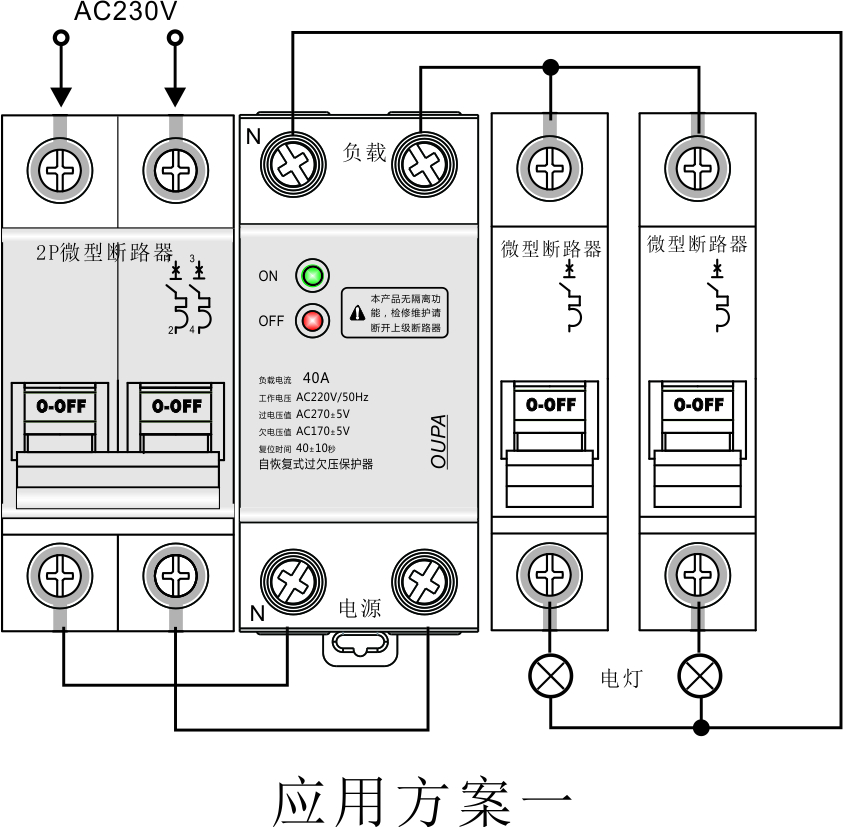

五、典型应用
