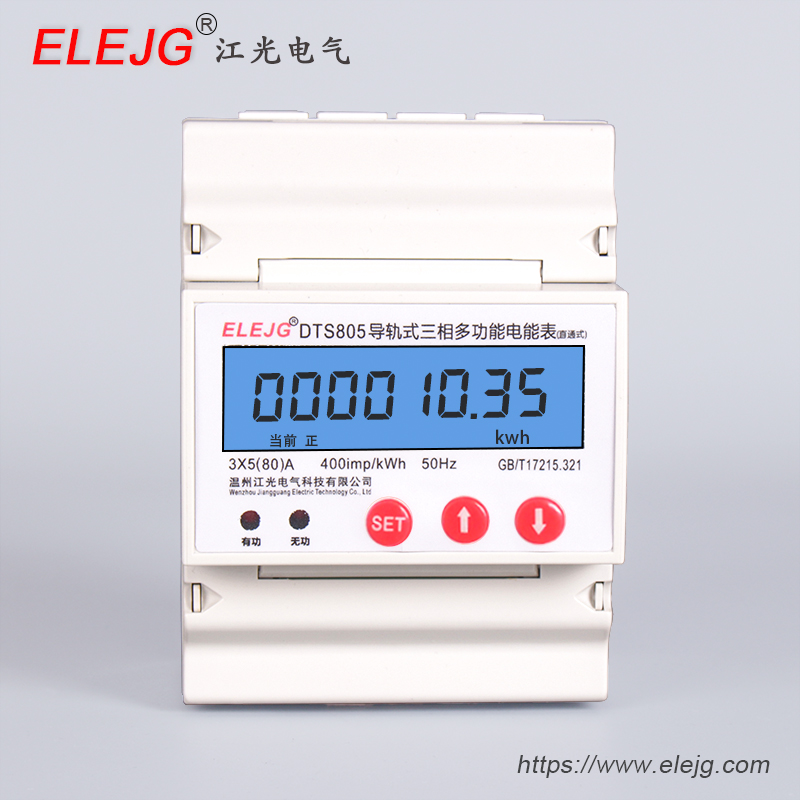

导轨式电能表 三相四线 DTS805

一、 适用范围

　DTS3485 系列三相四线和 DSS3485 系列三相三线电子式的导轨电能表（以下简称“仪表”）是采用大规模集成电路,应用数字采样技术,是针对电力系、通信行业、建筑行业等电力监控和电能计量需求而设计，主要对电气线路中的三相电压、三相电流、有功功率、无功功率、频率、正反向电能、四象限电能等参数进行实时测量与显示，采用标准 DIN35mm 导轨式安装；做为能源管理系统的监测终端产品，可广泛应用于工矿企业、宾馆、学校、大型公建内部电能考核与监测。

　该电能表性能指标符合以下相关技术标准：

　GB/T 17215.211-2021《电测量设备（交流）通用要求、试验和试验条件》

　GB/T 17215.321-2021《电测量设备（交流）特殊要求 第 21 部分：静止式有功电能表(A 级、B级、C 级》

　GB/T 17215.323-2008《交流电测量设备特殊要求-第 23 部分：静止式无功电能表（2 级和 3 级）》

　DL/T 645-2007《多功能电能表通信协议》MODUS-RTU 标准协议

二、 产品特点

　产品主要功能有：三相电压、三相电流 、有功功率、无功功率、功率、功率因数、频率、有功电能计量、无功电能计量、需量统计复费率(选配)、谐波分析(选配)

具有 RS485 通信口，支持 标准ModBus协议 或 DL/T 645-2007 协议；

可支持外控功能，最大支持 2 路继电器输出

DIN35mm 标准导轨式安装，结构模数化设计，体积小、易安装；

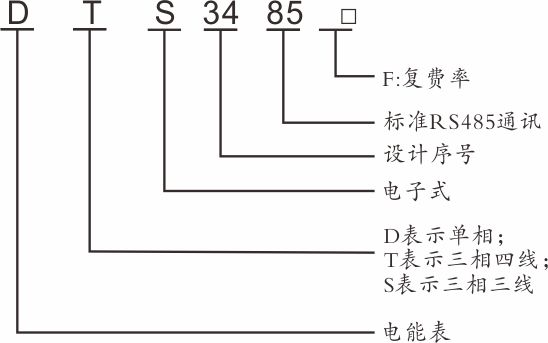

三、型号说明

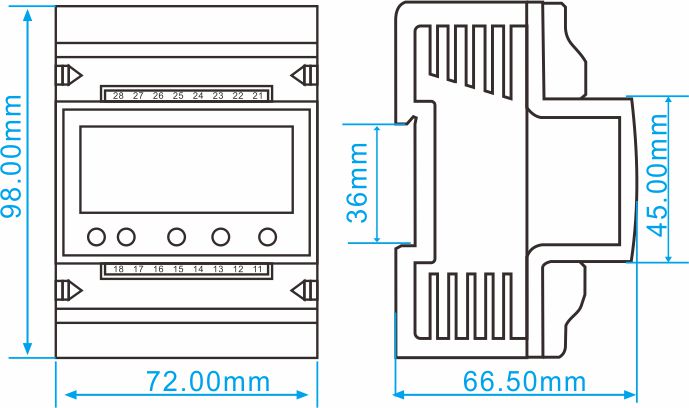

四、产品尺寸
