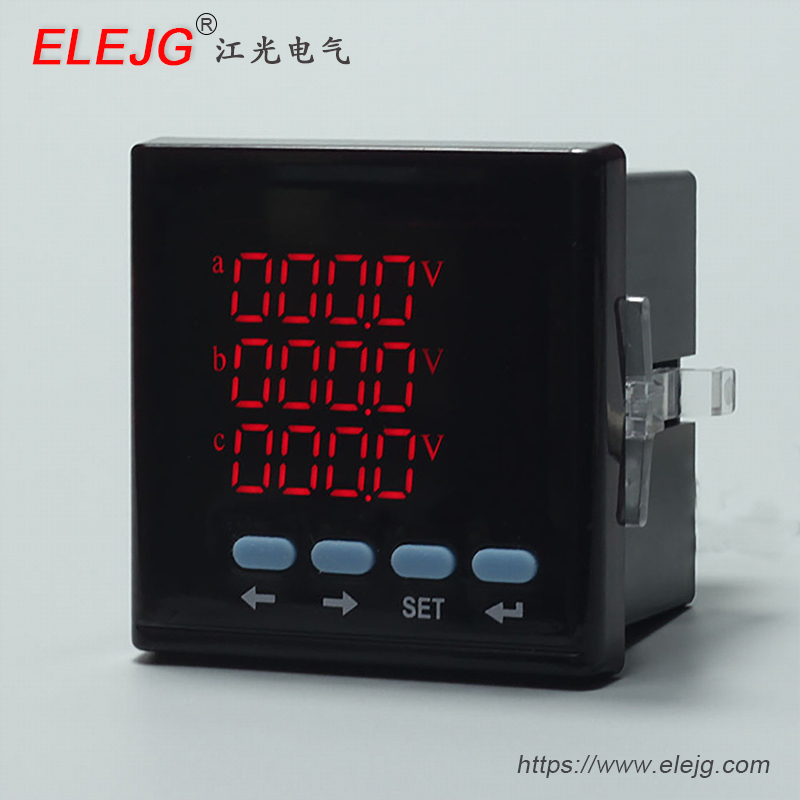

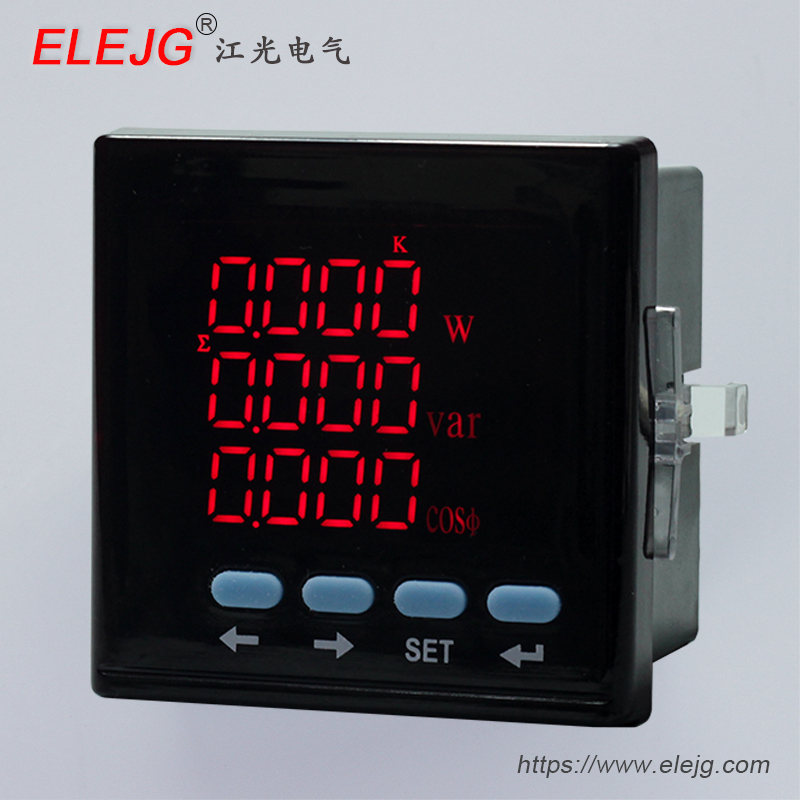

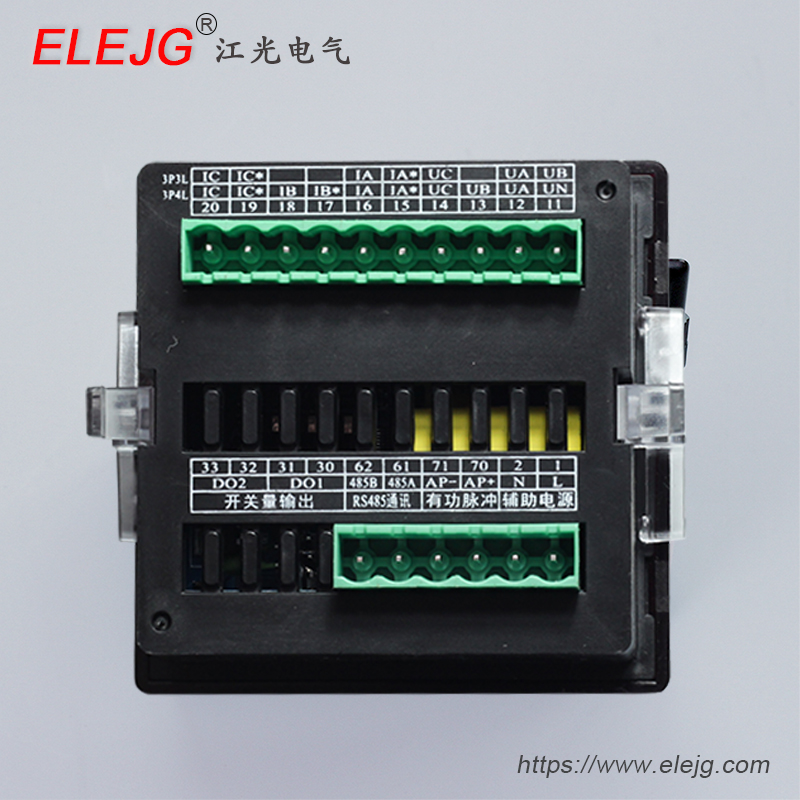

数显多功能电力仪表,96型,72型

JGD多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。

该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

产品标准

GB/T 22264.1-2008 安装式数字显示电测量仪表 第1部分：定义和通用要求

GB/T 22264.7-2008 安装式数字显示电测量仪表 第7部分：多功能仪表的特殊要求

GB/T 22264.8-2008 安装式数字显示电测量仪表 第8部分：推荐的并验方法

GB/T 17215.322-2008 交流电测量设备-特殊要求-第22部分：静止式有功电能表(0.2S级和0.5S级)

GB/T 17215.323-2008 交流电测量设备-特殊要求-第23部分：静止式无功电能表(2级和3级)

DL/T 614-2007 多功能电能表

GB14287-2005 电气火灾监控系统

GB50045-95 高层民用建筑设计防火规范

GB50054-95 低压配电设计规范

GB50096 住宅设计规范

GB13955-2005 剩余电流动作保护装置的安装和运行

GB50016-2006 建筑设计防火规范

型号命名

性能特点

高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量

正反向有功/无功电能计量

分时电能计量、分时电能定时抄表

测量三相电压、三相电流的总谐波畸变率(THD)，2-31次奇次谐波分量

提供数码管或液晶显示，本地数据查询

菜单直观，按键操作简单

电流、电压变比可编程

提供多回路的漏电流监控

提供多回路控制节点，可用于报警、跳闸等控制

支持消防联动，远程切断故障回路

支持RS-485通讯，Modbus-RTU协议

支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出

安装方便，接线简单，工程量小

宽范围交直流通用电源：AC/DC 80V~270V

可完成SCADA、PLC中多种通讯软件的组网

技术指标

测量精度

电压 0.5级

电流 0.5级

有功功率 0.5级

无功功率 0.5级

功率因数 0.5级

频率 ±0.02Hz

有功电能 0.5S级或0.2S级

无功电能 1级或2级

信号输入

接线方式 三相四线、三相三线

额定电压 AC 57.7V、AC 100V、AC 220V、AC 380V

额定电流 AC 1A、AC 5A

过负载 电压：1.2倍(持续)，2倍/1秒(瞬时)

电流：1.2倍(持续)，10倍/5秒(瞬时)

功耗 电压：<1VA/相，电流：<0.4VA/相

阻抗 电压：>300kΩ，电流：<20mΩ

频率 45~65Hz

辅助电源

工作范围 AC/DC：80V~270V

功耗 <4VA

功能模块

通讯接口 支持1路RS-485通讯，Modbus-RTU协议

波特率：1200~9600bps，默认2400 bps

开关量输入 支持4路干结点输入

开关量输出 支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A

变送输出 支持1路模拟量输出：0/4~20mA或0~5/10V

电能脉冲输出 支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)

环境

工作温度 -10℃~+55℃

存储温度 -25℃~+70℃

相对湿度 ≤93%，无腐蚀性气体场所

海拔 ≤2500m

安全

绝缘电阻 >100MΩ

交流耐压 AC 2KV

电磁兼容性能

静电放电 4级

电快速瞬变脉冲群 4级

浪涌(冲击) 4级

外形尺寸

面框尺寸(mm) 120×120；96×96; 80×80；72×72

开孔尺寸(mm ) 111×111；92×92; 76×76；68×68
