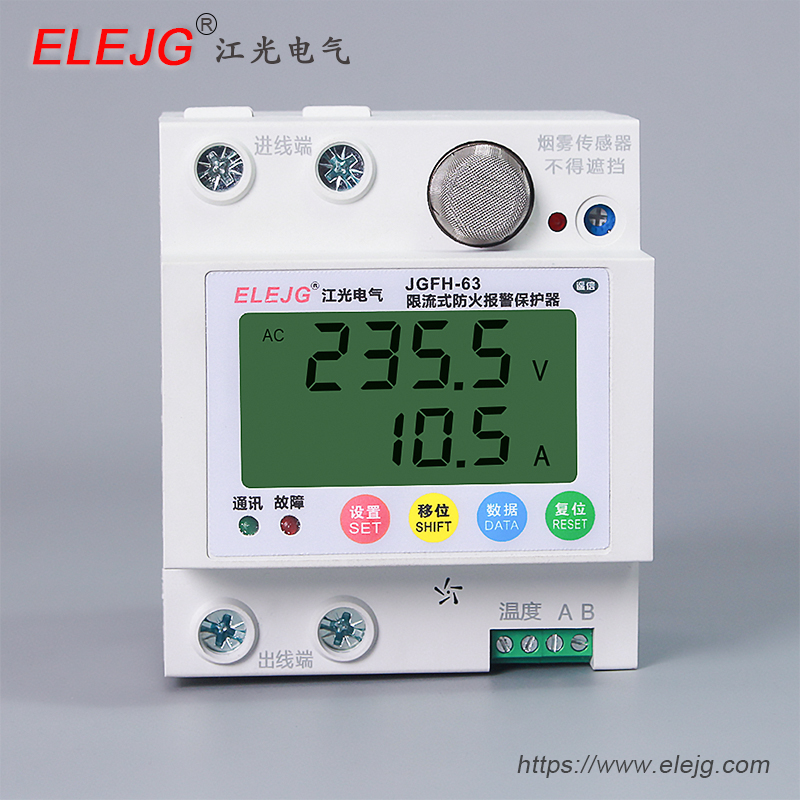

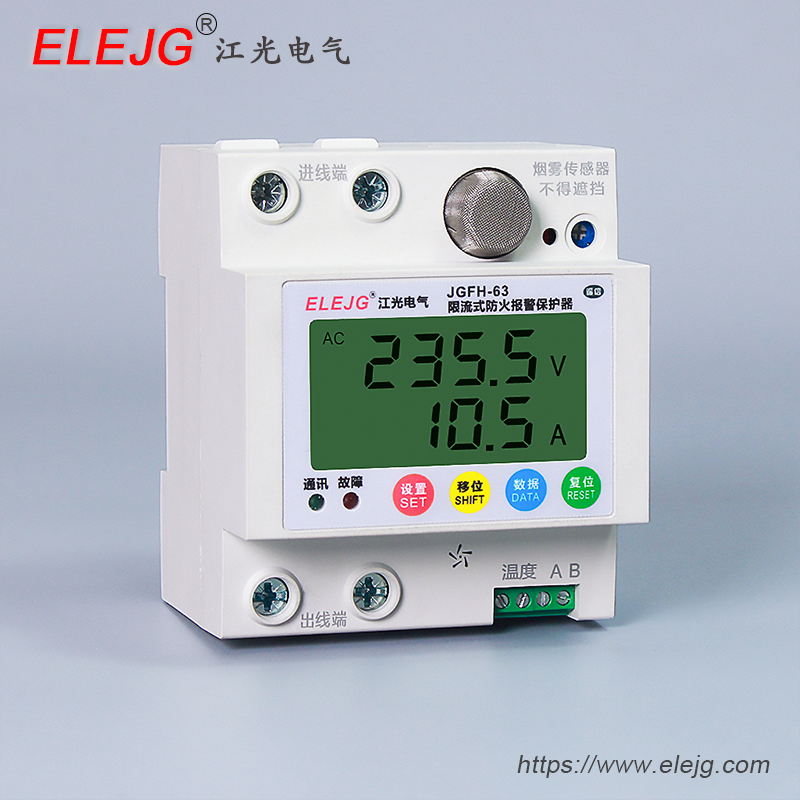

一、产品简介

JGFH系列是一款新型的限流式防火报警保护器（限流式电气防火保护器），具有过电压 、欠电压、过电流、漏电、温度、烟雾、可燃气体检测的多种保护功能的综合型保护器，产品模块化、智能化、可视化等优点，同时支持标准Modbus485通讯协议，过电压、欠电压、过电流、漏电流、超温保护等所有参数可根据用电需求设定，确保线路中发生过电压、欠电压、过电流等故障时保护器能瞬间切断电源 ，保护用电设备完好不损坏。

本系列产品结构紧凑、外观美观，标准导轨安装 。

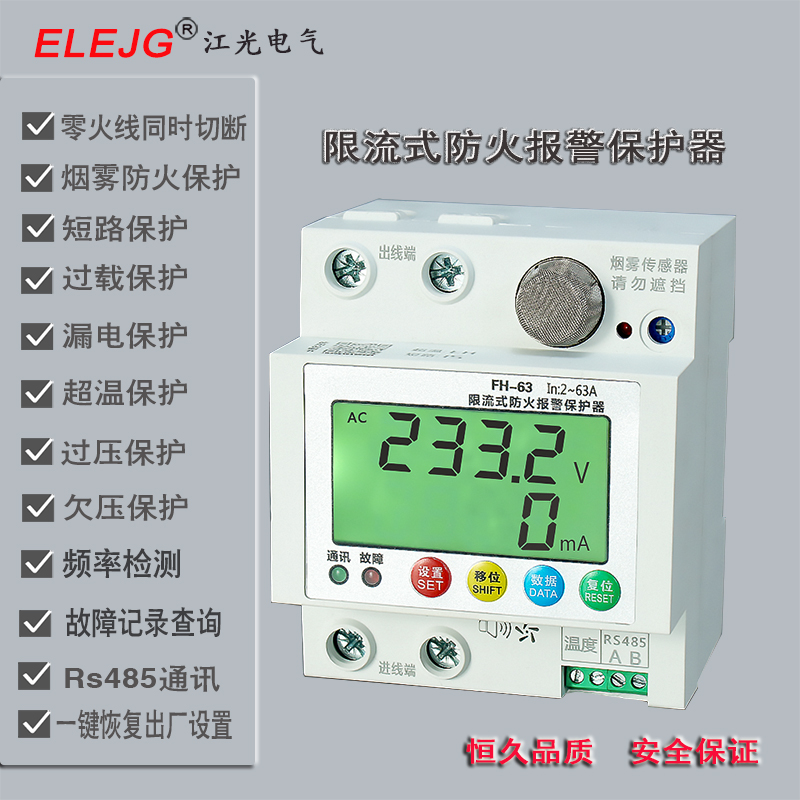

二、产品功能特点

■烟雾、可燃气体保护功能：对用电场的烟雾、液化石油气、天然气、丙烷、丁烷等可燃气体超量时，保护器发出保护器发出声光报警信号，并自动切断电源，显示实时故障记录。

■短路保护功能：保护器实时监测用电线路电流，当线路发生短路故障时，能在0.1秒内实现快速限流保护，并显示实时故障记录。

■过载保护功能：当被保护线路的电流过载且过载持续时间超过动作时间（3~60秒可设）时，保护器启动限流保护，并显示实时故障记录。

■过欠压保护功能：当保护器检测到线路电压欠压或过压时，保护器自动切断电源，并显示实时故障记录。

■配电线缆温度监测功能：当被监测线缆温度超过报警设定值时，保护器自动保护切断电源，并显示实时故障记录。

■漏电流监测功能：当被监测的线路漏电超过报警设定值时，保护器自动保护切断电源，并实时显示故障记录。

■ 通讯组网功能：保护器具有1路RS485接口，可以将数据发送到后台监控系统，实现远程遥测、遥信、遥控、遥调、遥视的五遥功能。

■零线、火线同时切断：当线路发生故障时，产品是零线火线同时切断，不会因为零线没有切断，线路上带电的危险。

■超电压不损坏：当线路错接三相电源时，电源电压最高在AC450V下，产品在设定好的时间内断开，同时地产品自身不会因为高电压而损坏。

■抗谐波：目前电网用电比较复杂，电网中有大量谐波，谐波危害会导致其它电器设备寿命减短，本产品在谐波电网中不受影响。

■一键恢复功能：当用户对产品操作不熟练，设置参数达不到现场保护要求，可以一键恢复出厂设置状态，避免因操作不当而导致错误保护问题。

三、工作条件及电流保护参数
1、首次正常通电延时1秒自动合闸;首次通电在过电压、欠电压、过电流、漏电情况下，产品在3秒内自动断开 ;
2、首次通电烟雾传感器需要加热180秒后产品进入保护状态，发生烟雾报警后，故障清除后，需要人工按复位键2秒钟方可解除烟雾报警。
3、电流保护参数:
a、≥1.05倍电流，＜3分钟分闸。
b、≥1.2倍电流，设置范围1-120秒，默认10秒
c、≥2倍电流，≤0.1秒 动作。
4、周围环境温度不超过+40℃，不低于-5℃,24小时平均温度不超过+35℃;在+40℃时周围空气湿度不超过50%。
5、安装地点的海拨高度不超过2000米。
6、污染等级Ⅲ。
7、安装环境中就无爆炸危险介质，无腐蚀和破坏绝缘的气体及导电尘埃，无雨雪侵袭的地方。

四、主要技术参数

1、电压检测范围：AC80~450V, 精度等级:1.0级。

2、电流检测范围：1~63A , 精度等级:1.0级。

3、漏电流检测范围：5~300mA，精度等级:5级。

4、温度检测范围：-50~160℃,精度等级：2.0级。

5、烟雾检测范围：烟雾、液化石油气、天然气、丙烷、丁烷

6、烟雾检测浓度：300~10000ppm（可燃气体）

7、耐受短路电流：2000A。

8、机械寿命≥10万次，电气寿命2000次。

9、产品自身功耗：≤2W。

10、产品接线方式：下进线上出线，上进线下出线。默认接线方式是下进线上出线。

11、接线能力16平方。

12、RS485通讯协议详见《电力仪表及保护器 RS485通信手册V2.0》。

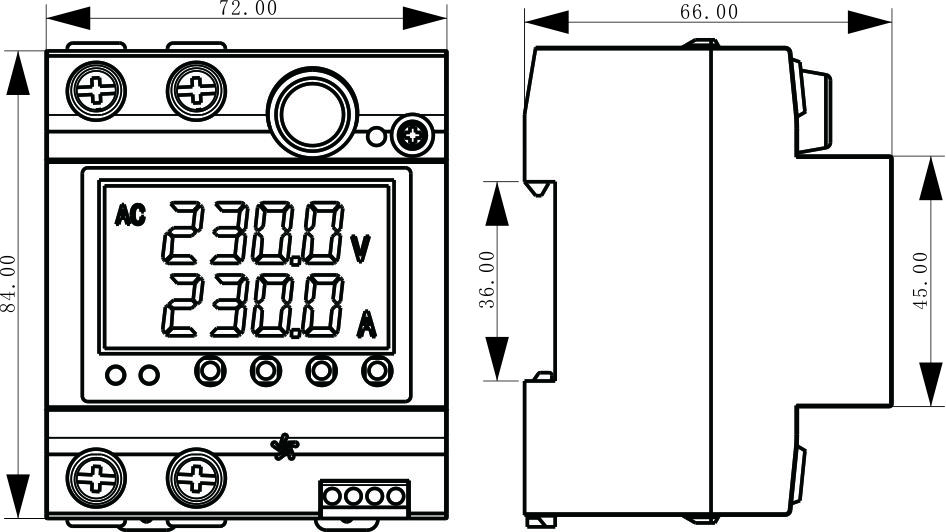

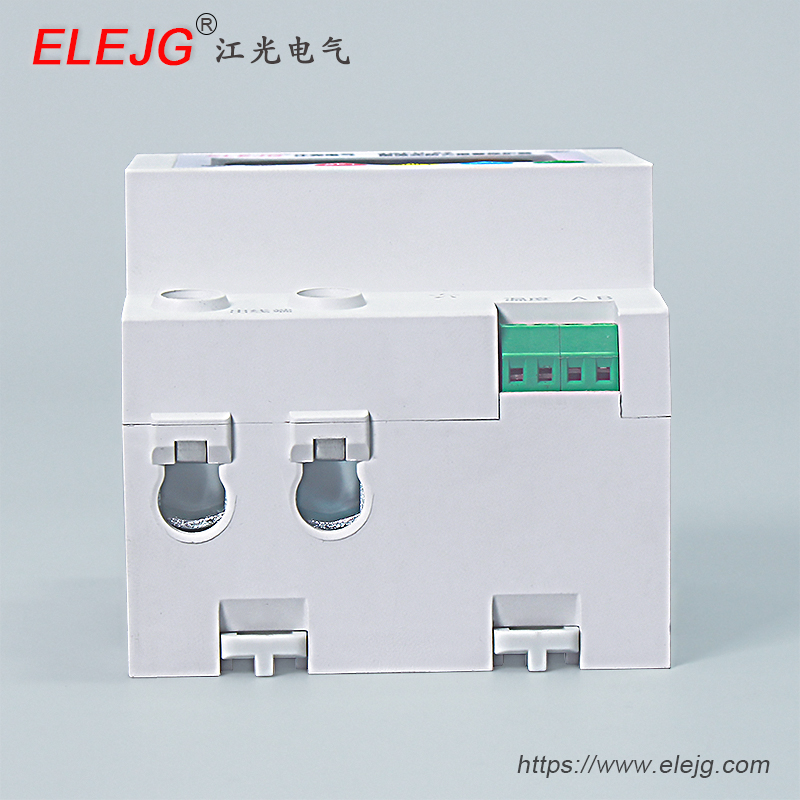

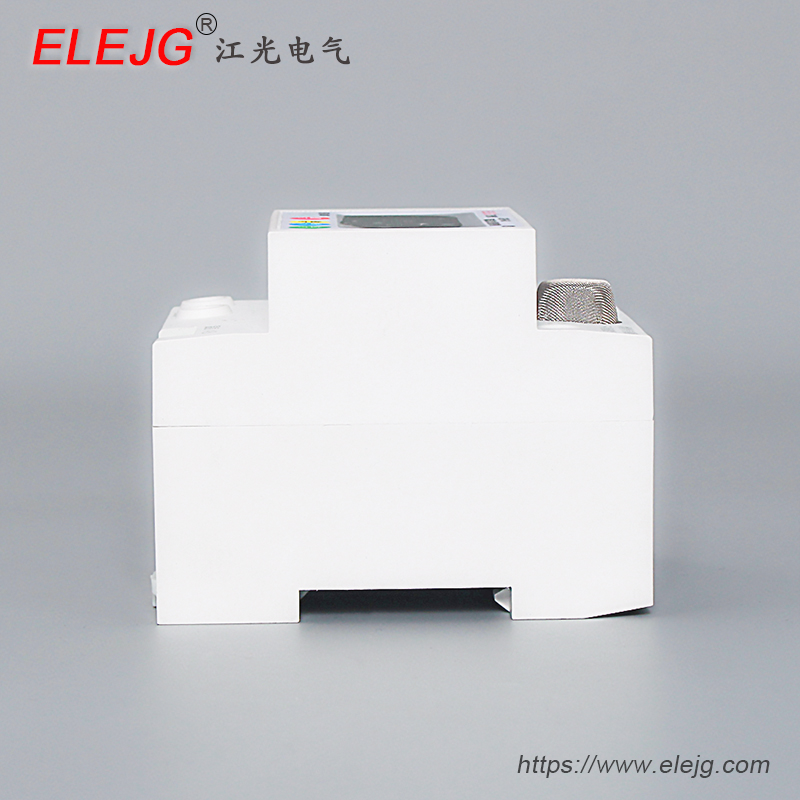

五、产品外型尺寸

六、限流式防火报警保护器产品说明书
