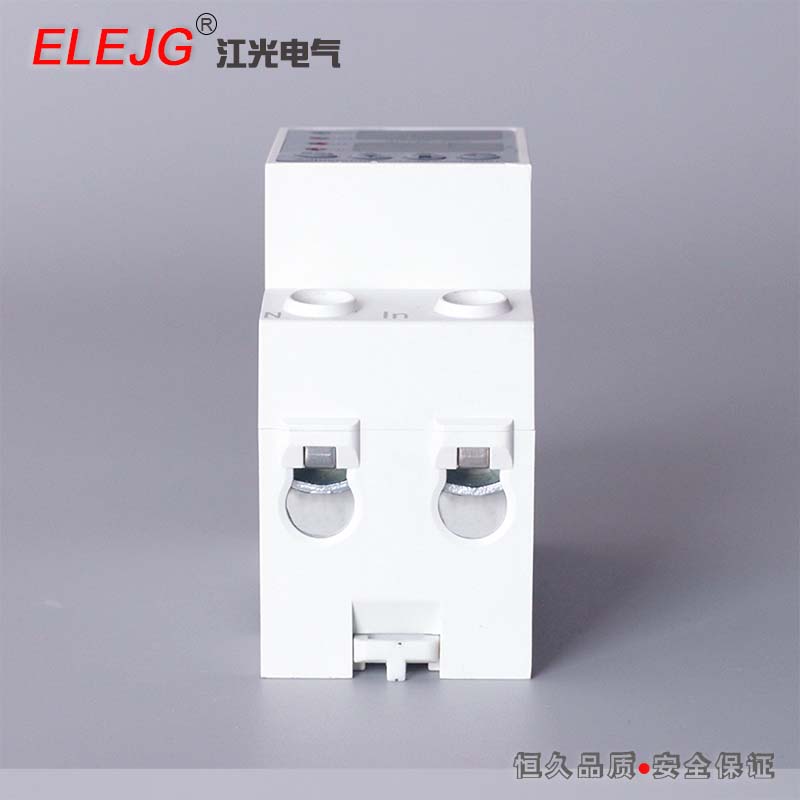

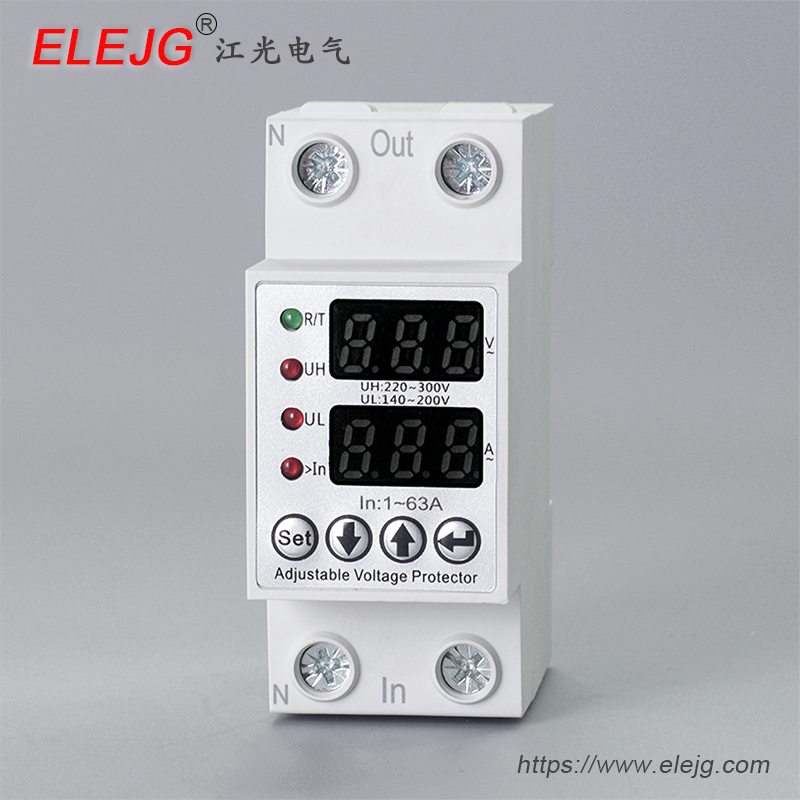

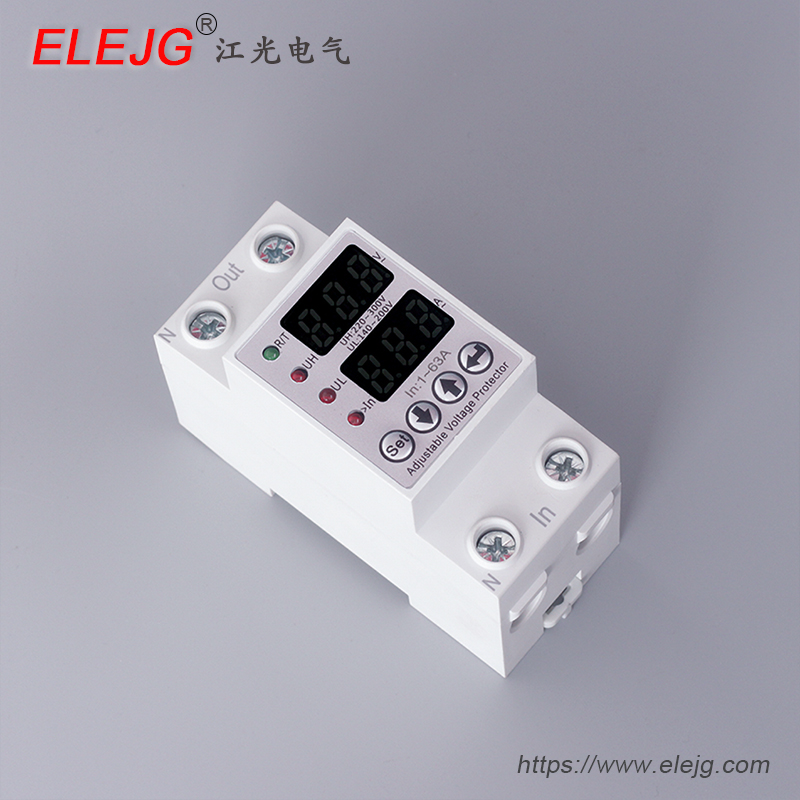

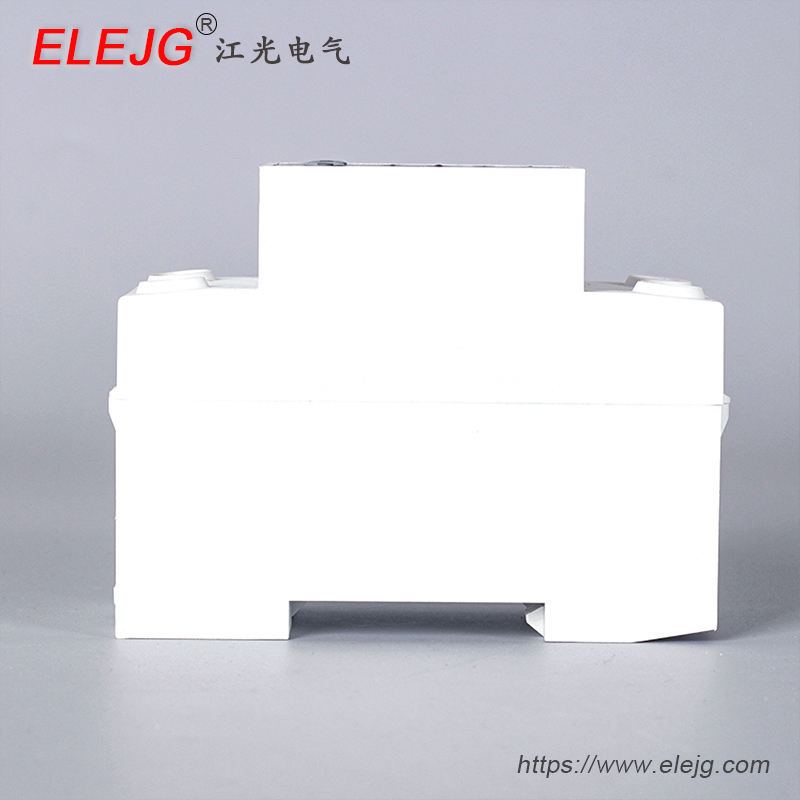

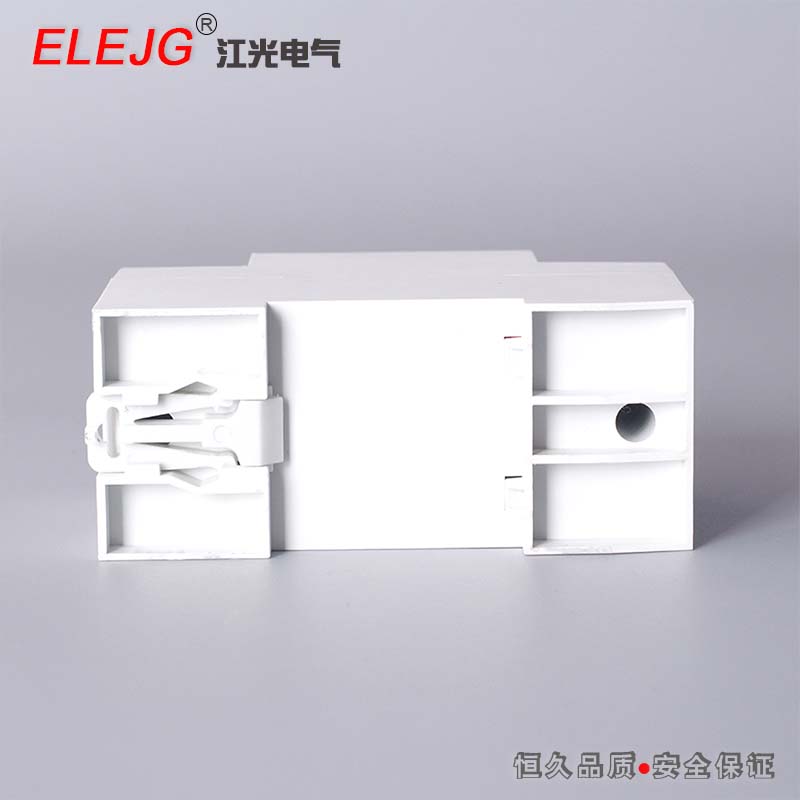

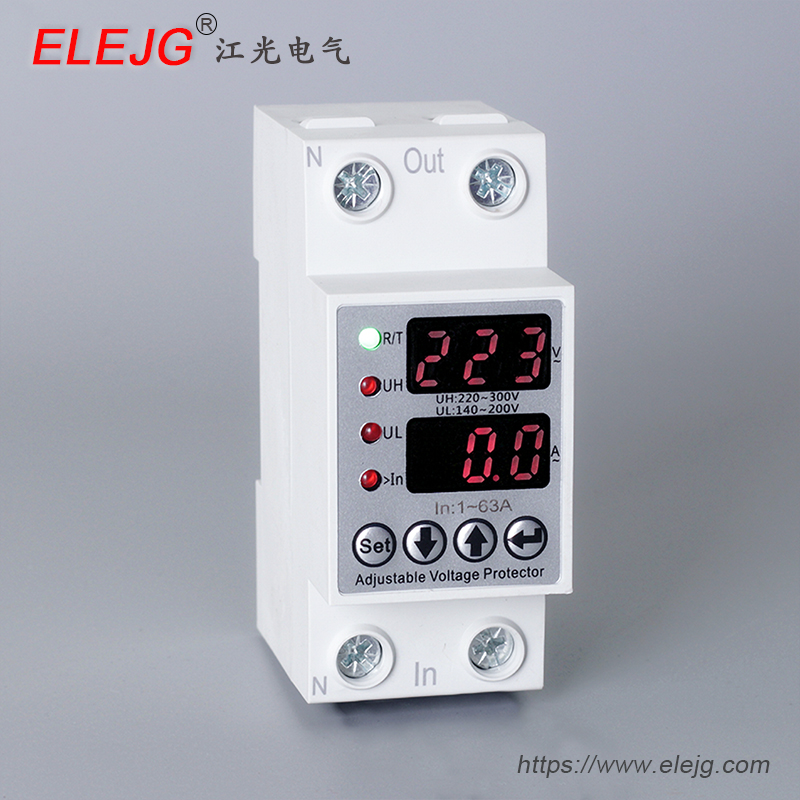

双屏显示过欠压保护器，智能限流型过欠压保护器 JGIV-63S

一、产品简介

　智能限流型过欠压保护器是一种集：过电压 、欠电压、过电流多种保护功能的综合型保护器，产品模块化、智能化、可视化，产品过电压、欠电压、过电流保护，所有保护参数可设定，当线路中发生过电压、欠电压、过电流等故障时保护器能瞬间切断电源 ，保护用电设备完好不损坏。

。本系列产品结构紧凑、外观美观，标准导轨安装。

二、工作条件

1、周围环境温度不超过+40℃，不低于-5℃,24小时平均温度不超过+35℃;在++40℃时周围空气湿度不超过50%；

2、安装地点的海拨高度不超过2000米

3、污染等级3

4、安装环境中就无爆炸危险介质，无腐蚀和破坏绝缘的气体及导电尘埃，无雨雪侵袭的地方

三、主要技术参数

1、工作电压AC230V,50Hz;

2、额定电流：40Ａ 设定范围1至40A;

　80A 设定范围1至80A;

3、过电压保护值：AC270V 设定范围220至300V;

4、过电压保护值：AC170V 设定范围140至200V;

5、首次正常通电延时1秒自动合闸;

6、首次通电在过电压、欠电压、过电流情况下，产品在3秒内自动断开;

7、故障后复位时间：20秒；

8、机械寿命≥10万次;

9、产品接线方式：下进线上出线，上进线下出线，默认接

线方式是下进线上出线；

10、产品自身功耗：≤2W

11、接线能力为16平方

四、按键功能

1、设置键:按住设置键2秒进入能入设置状态,进入设置状态后，每按一下进入下一个设置菜单 ;

2、向上键: 查询产品当前运行的设置参数,在设置状态增大设置值参数；

3、向下键:查询产品最后一次故障信息,在设置状态减小设置值参数；

4、复位键:当发第一次过电流时，产品在延时规定的复位时间后，产品自动合闸，当第二次过电流时必须确定负载没有过载后，人工按复位键产品合闸，在设置状态时按复位键保存并退出设置状态。

五、产品设置

1、按住设置键2秒钟，进入设置状态，显示过电压设置值UH270,设置范围200-300,过电压默认保护值AC270V;

2、按向上键或向下键，更改过电压所需要保护值；

3、轻按设置键进入下一菜单,欠电压设置值UL170,设置范围140-200；欠电压默认保护值AC170V;

4、按向上键或向下键，更改欠电压所需要保护值；

5、轻按设置键进入下一菜单,过欠电压保护设置值Ut1,设置范围1-120秒，默认值1秒;

6、按向上键或向下键，更改过电压所需要保护值；

7、轻按设置键进入下一菜单,额定电流保护设置值In63,设置范围1-80A，默认值40A或63A;

9、按向上键或向下键，更改过电流所需要保护值；

10、轻按设置键进入下一菜单,过电流保护设时间Int20,设置范围1-120秒，默认值20秒;

11、按向上键或向下键，更改过电流所需要的保护时间；

12、轻按设置键进入下一菜单,故障后自动复位时间Adt20,设置范围1-120秒，默认值20秒;

13、按向上键或向下键，更改自动复位时间；

14、设置完成后按复位键保存并返回实际电流电压显示

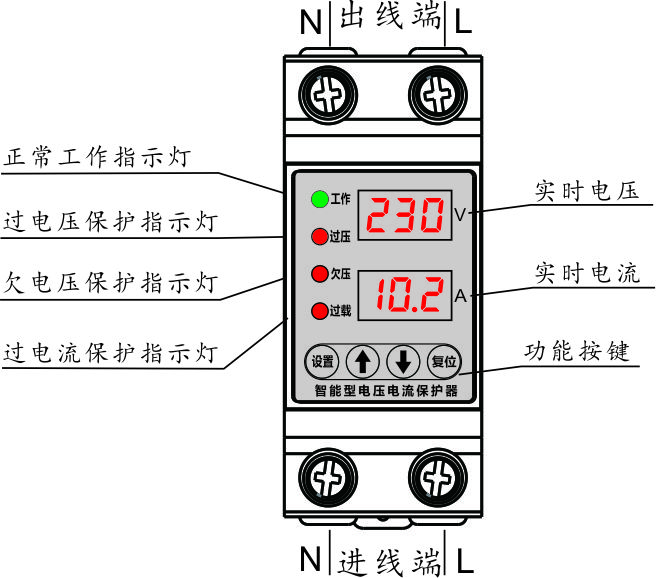

六、面板说明

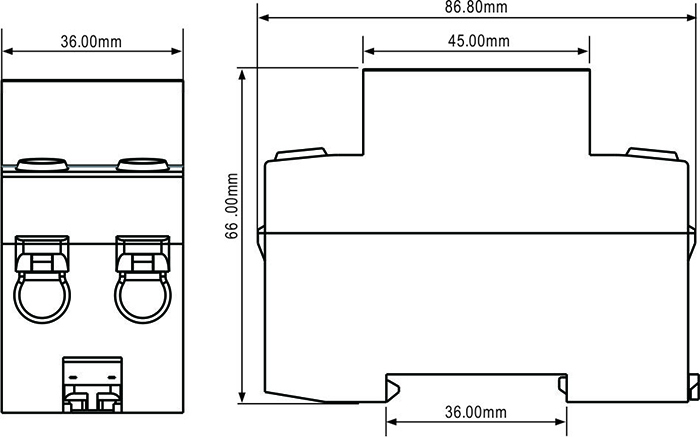

七、外型尺寸

八、注意事项

1、保护器第一次通电时需延时1秒钟后给负载正常供电,发生故障电源正常后20秒合闸;

2、保护器N线为零线，L为火线，不得错接;

3、在使用前请拧紧卡线螺钉，防止接触不良而损坏产品；

4、长期不使用产品应该注意防潮、防尘等保护措施；

5、本产品无隔离功能，线路维修时请先断开前级断路器开关。
