一、简介
三相四线自复式过欠压保护器采用控制线路采用高速微低功耗处理器为核心、磁保持继电器为主电路、模数化标准设计，当供电线路出现过电压、欠电压时，保护器能在持续高压冲击下迅速、安全地切断电路，避免异常电压送入终端电器造成事故的发生，当电压恢复正常值，保护器将在规定时间内自动接通电路，确保终端电器在无人值守情况下正常运行。
二、主要技术参数
1、额定电流：32A,40A,50A,63A,80A,100A
2、工作电压：AC230V (相线对零线工作方式）
3、过电压保护值：AC270V ±5V
4、欠电压保护值：AC170V ±5V
5、故障后复位时间：40秒 ±5秒
6、动作时间：0.1秒
7、产品主要有缺相保护、缺零线保护、过电压保护、欠电压保护等功能
三、执行标准
JGJ242-2011 《住宅建筑电气设计规范》
JGJ/T16-2008 《民用建筑设计规范》
GJBT-672 《住宅小区建筑电气设计与施工》标准图集
GB/T68895.10-2001《建筑物电气装置》
符合Ⅲ类电器的安全标准
JB/T12762-2015 《自恢复式过欠压保护器（OUPA)》
四、外形尺寸

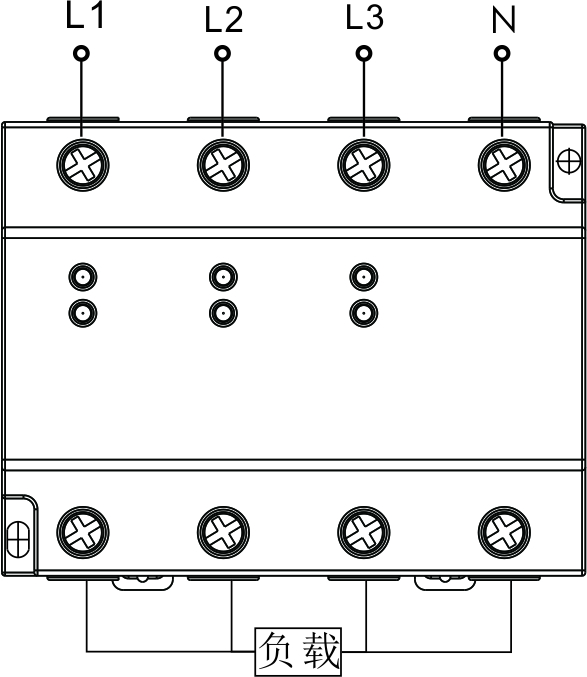

五、接线方式
选型要点

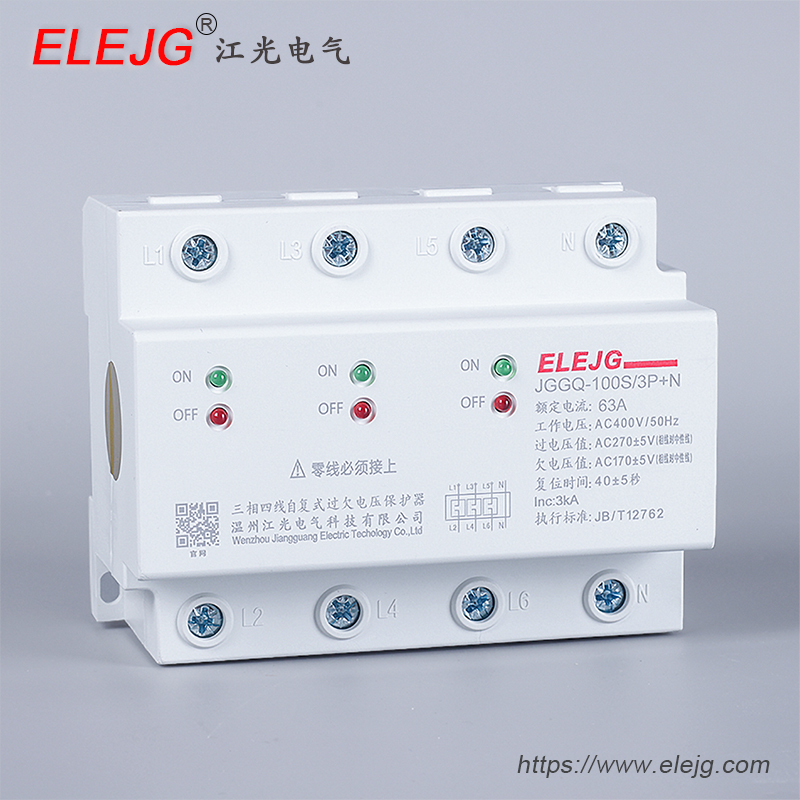

产品：三相四线 自复式过欠压保护器 JGGQ-100S
简介：三相四线自复式过欠压保护器采用控制线路采用高速微低功耗处理器为核心、磁保持继电器为主电路、模数化标准设计，当供电线路出现过电压、欠电压时，保护器能在持续高压冲击下迅速、安全地切断电路，避免异常电压送入终端电器造成事故的发生，当电压恢复正常值，保护器将在规定时间内自动接通电路，确保终端电器在无人值守情况下正常运行。
适合谁
电气工程师、成套厂、项目采购在配电与电气保护选型时查阅本型号参数与技术资料。
不适合谁
不提供无资质现场施工承包；最终选型请以现场工况与国家标准为准，必要时联系技术支持确认。
关键说明
| 品牌 | ELEJG / 温州江光电气科技有限公司 |
|---|---|
| 型号名称 | 三相四线 自复式过欠压保护器 JGGQ-100S |
| 技术文档 | 查看/下载说明书 |
| 咨询入口 | 联系我们 |
