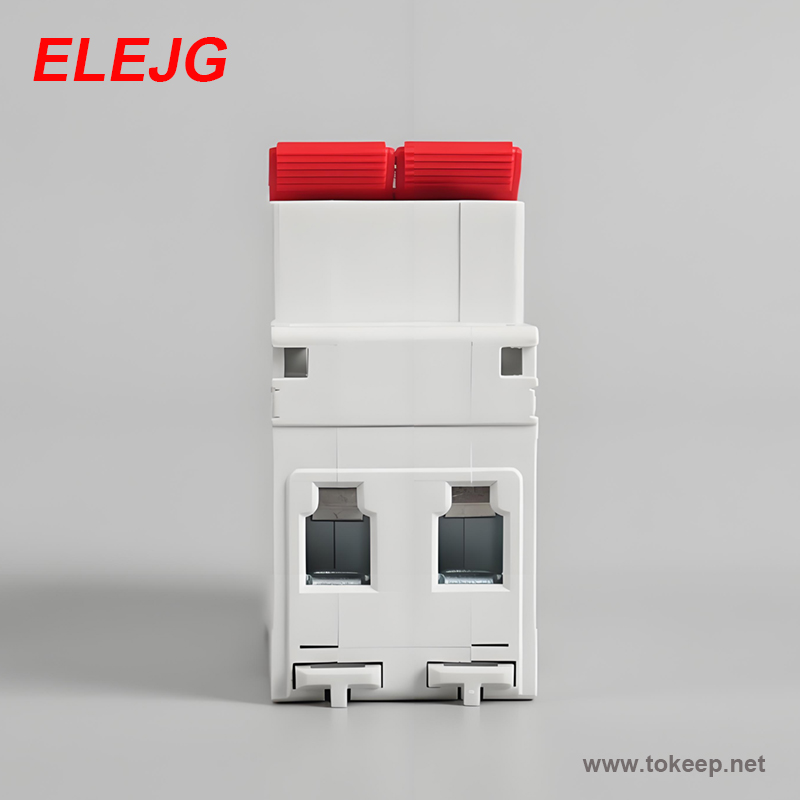

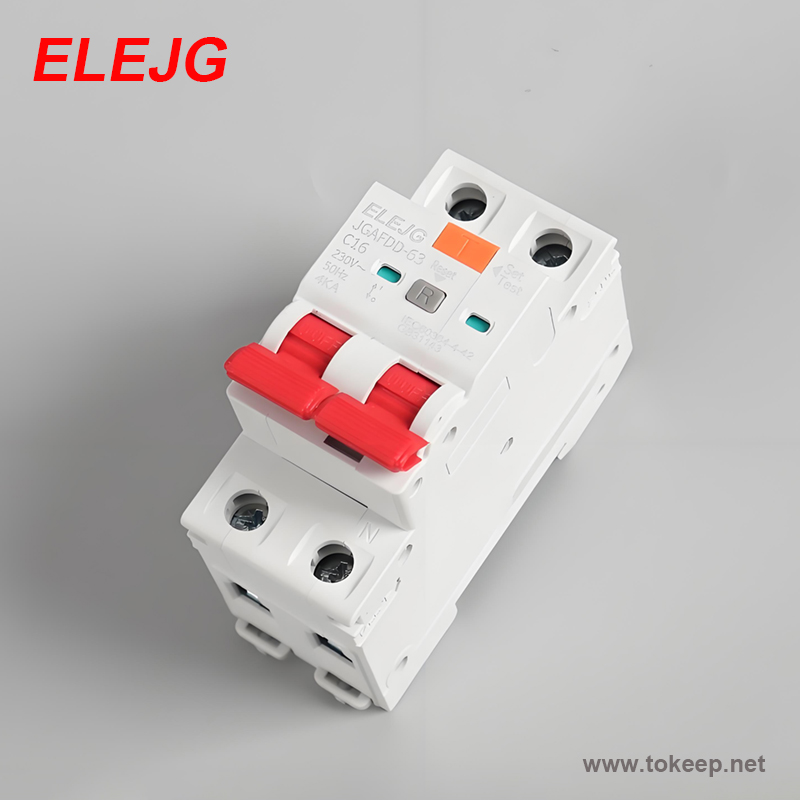

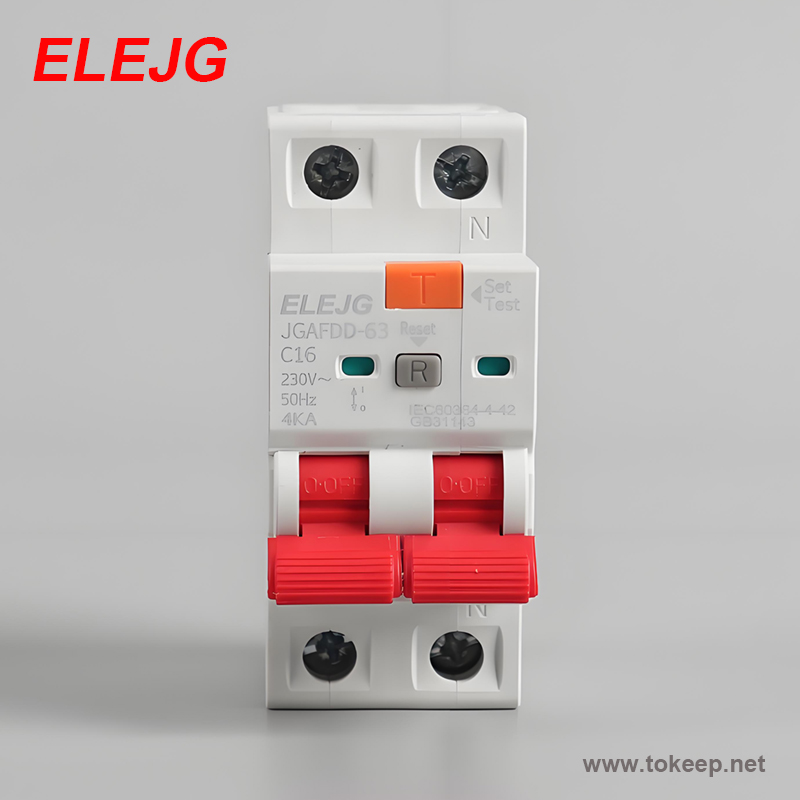

故障电弧保护器 JGAFDD-63

一、简介

AFDD电弧故障保护器由小型断路器和电弧故障保护模块拼装而成，具有过载、短路、电弧故障保护等保护功能。

AFDD电弧故障保护器适用于交流 50Hz，额定电压 230V，额定电流至 63A及以下的线路中，用来对建筑物及类似用途的线路进行过电流保护，同时可以提前检测到因电器装置破裂或电线老化等引起的很多火灾风险，对接地电弧故障、并联电弧故障和串联电弧故障进行的保护。在一定程度减少火灾安全事故的发生，对人民的生命和财产安全提供了有效的保护。

二、产品特点

a）过载长延时保护；

b）过载短延时保护；

c）瞬时脱扣保护；

d）串联电弧故障保护；

e）并联电弧故障保护；

F）接地电弧故障保护；

g）多种电流规格。

三、正常工作条件和安装条件

a）周围空气温度

周围空气温度不高于+70℃,不低于-35℃，24小时的平均值不超过+35℃；

注：在周围空气温度高于+70℃或低于-35℃的条件下使用的 AFDD 电弧故障保护断 路器应与制造厂协商；

b）海拔高度

安装地点的海拔不超过 2000m；

c）大气条件

大气的相对湿度在周围最高温度+60℃时不超过 50%，在较低温度下可以有较高的相 对湿度，例如 20℃时的 90%，对于因温度变化偶尔产生的凝露，应采取防护措施；

d）安装条件

电弧故障保护器安装场所附近的外磁场，在任何方向均不应超过地磁场的5倍； 安装位置应垂直，各方向的倾斜度不超过 10°；安装在无冲击振动及无雨雪侵袭的地 方；采用标准 TH35-7.5 型钢安装轨安装；

e）污染等级：2 级

f）安装类别：Ⅲ类；

g）防护等级：IP20（安装于配电箱、配电柜或盒中 IP40）；

h）带有 N 极产品，接线时，必须把零线接在标有 N 标识的极。

四、产品尺寸
