自复式过欠压保护器 JGGQ-63

一、简介

　JGGQ-63自复式过欠压保护器采用控制线路采用高速微低功耗处理器为核心、磁保持继电器为主电路、模数化标准设计，当供电线路出现过电压、欠电压时，保护器能在持续高压冲击下迅速、安全地切断电路，避免异常电压送入终端电器造成事故的发生，当电压恢复正常值，保护器将在规定时间内自动接通电路，确保终端电器在无人值守情况下正常运行。

二、特性及使用环境

　1、单相线路发生过欠电压时切断线路，单相线路电压恢复正常经延时后自动复位接通线路，无需人工操作。

2、线路出现瞬态或暂态过电压时，保护器不产生误动作。

3、线路由于接点不实等故障出现电压不稳,或突然断电又突然来电时，保护器不接通线路。

4、线路故障电压为最高时，保护器自身不会被损坏。

5、耐受冲击电压：4kV(符合Ⅲ类电器的安全标准）。

6、环境温度：-25℃~40℃，相对湿度： 10%~90% ，海拔高度不超过：2500米，使用场所应具有防雨设施。

三、主要技术参数

1、额定电流：32A,40A,50A,63A

2、工作电压：AC230V，50Hz

3、过电压保护值：AC270V ±5V

4、欠电压保护值：AC170V ±5V

5、故障后复位时间：20秒

6、动作时间：0.2秒

7、最高可承受AC380V 过电压。

四、执行标准

JGJ242-2011 《住宅建筑电气设计规范》

JGJ/T16-2008 《民用建筑设计规范》

GJBT-672 《住宅小区建筑电气设计与施工》标准图集

GB/T68895.10-2001《建筑物电气装置》

符合Ⅲ类电器的安全标准

JB/T12762-2015 《自恢复式过欠压保护器（OUPA)》

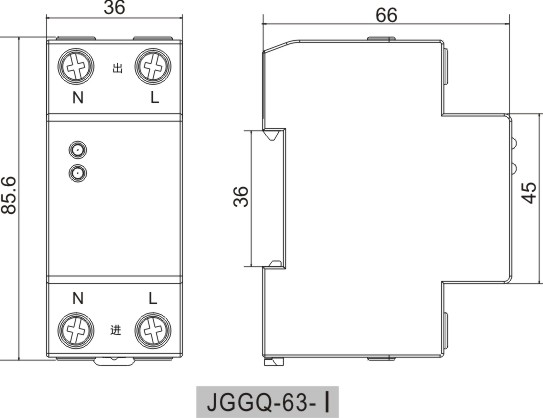

五、使用尺寸

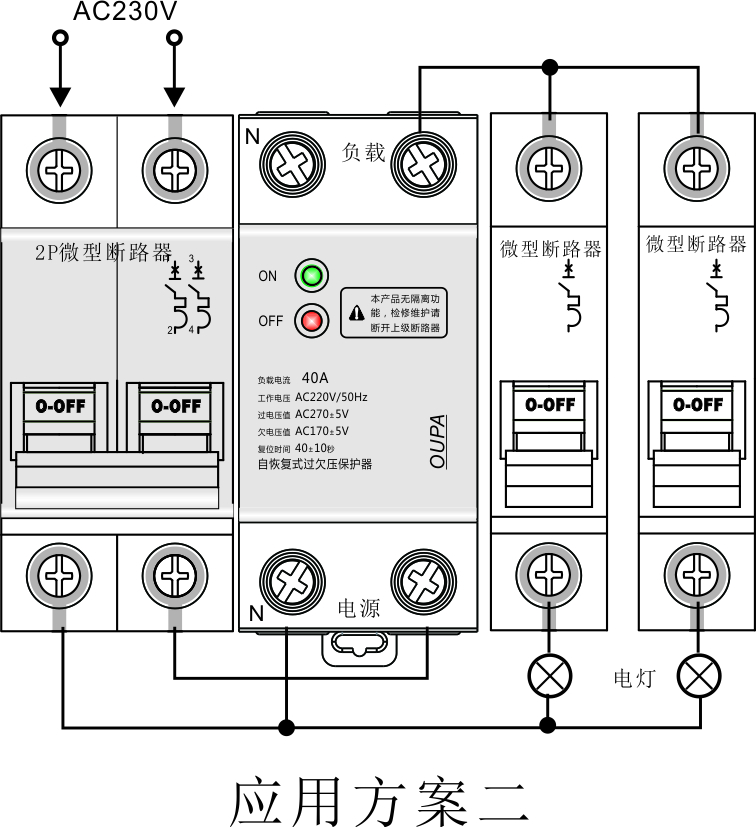

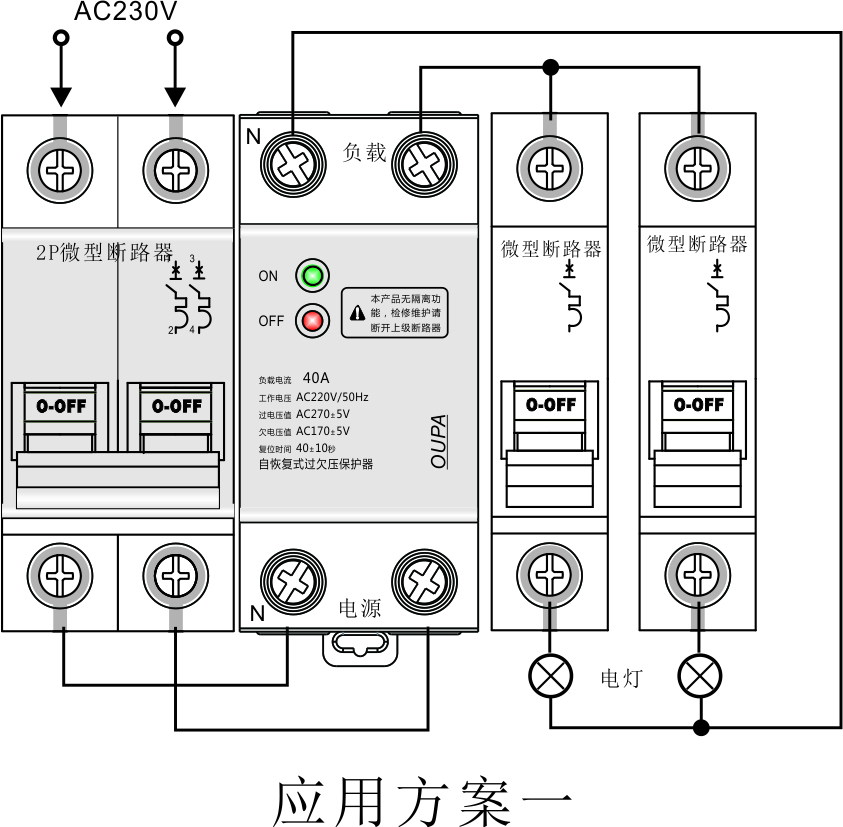

六、应用方案
