Name: 光伏并网自动复位开关 ，光伏重合闸 JGB1-125
Brand: ELEJG
SKU: JGB1-125

JGB1-125光伏并网自动复位开关主要用于光伏发电汇流箱中，白天光伏发电处于正常时电压时，产品自动合闸，把光伏发出电并在电网中，到了晚上，光伏发电电压小于正常时，产品自动断开，防止电网中的电返回光伏发电设备中，而烧毁光伏发电设备

技术文档在线咨询

简介

JGB1-125光伏并网自动复位开关主要用于光伏发电汇流箱中，白天光伏发电处于正常时电压时，产品自动合闸，把光伏发出电并在电网中，到了晚上，光伏发电电压小于正常时，产品自动断开，防止电网中的电返回光伏发电设备中，而烧毁光伏发电设备。

适用范围

JGB1-125光伏并购自动复位开关适用于交流 AC50Hz，额定电压230V (1P+N、2P)、400V(3P+N、4P)。对线路起过载和短路保护作用。也可以在正常情况下作为线路的不频繁操作，广泛用于电网智能化改造中。

主要功能及技术参数

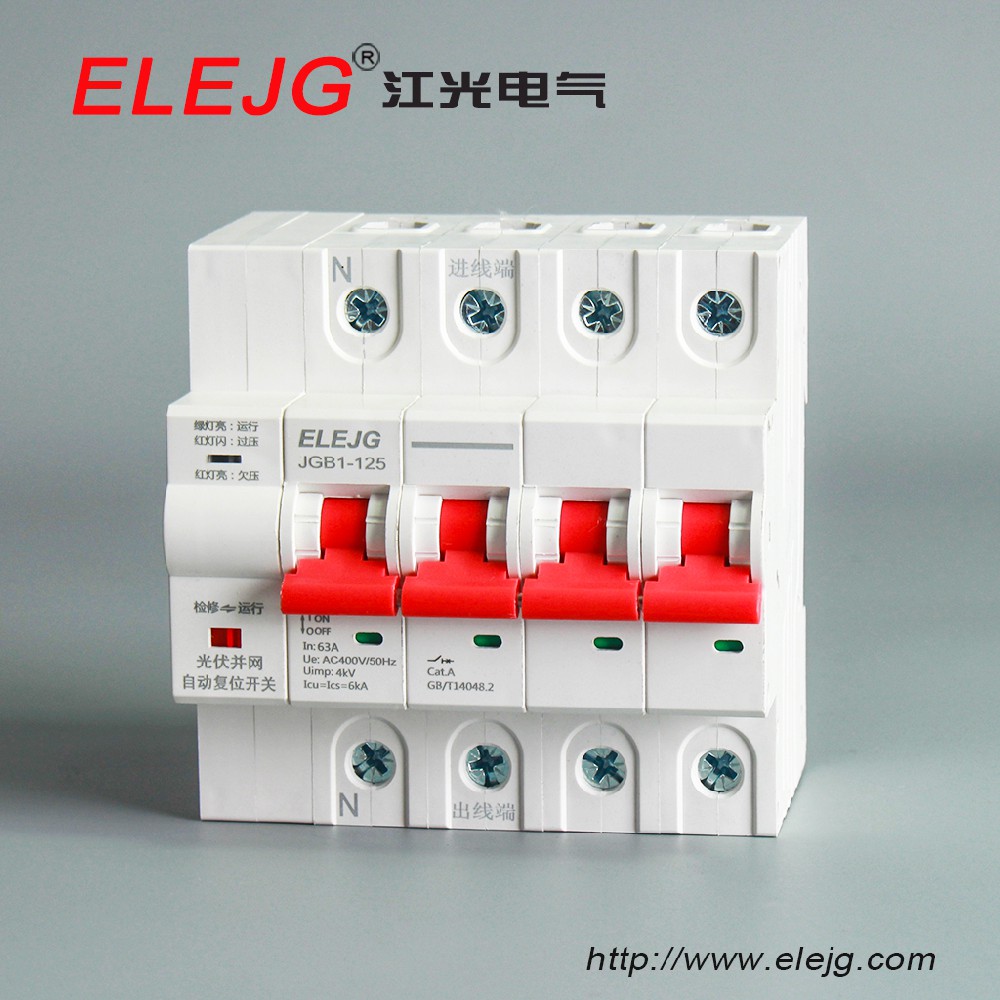

产品正面设有红色信号指示灯，主电路处于有电情况下指示灯长亮；主电路断电情况下指示灯处于熄灭状态。断电情况下自动分闸(停电分闸后人工操作手柄无法合闸)。

1、额定电流：40A、50A、63A、80A、100A、125A

2、极数：2P，4P

3、欠电压切断值：AC170V ±5V 50Hz

4、过电压切断值：AC300V ±5V 50Hz

执行标准

GB 10963.1 《电气附件家用及类似场所用过电流保护断路器第1部分：用于交流的断路器》。

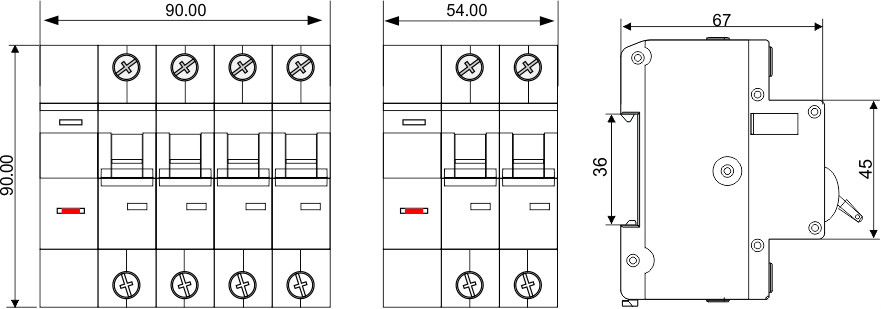

外型尺寸


产品：光伏并网自动复位开关，光伏重合闸 JGB1-125

简介：JGB1-125光伏并网自动复位开关主要用于光伏发电汇流箱中，白天光伏发电处于正常时电压时，产品自动合闸，把光伏发出电并在电网中，到了晚上，光伏发电电压小于正常时，产品自动断开，防止电网中的电返回光伏发电设备中，而烧毁光伏发电设备
